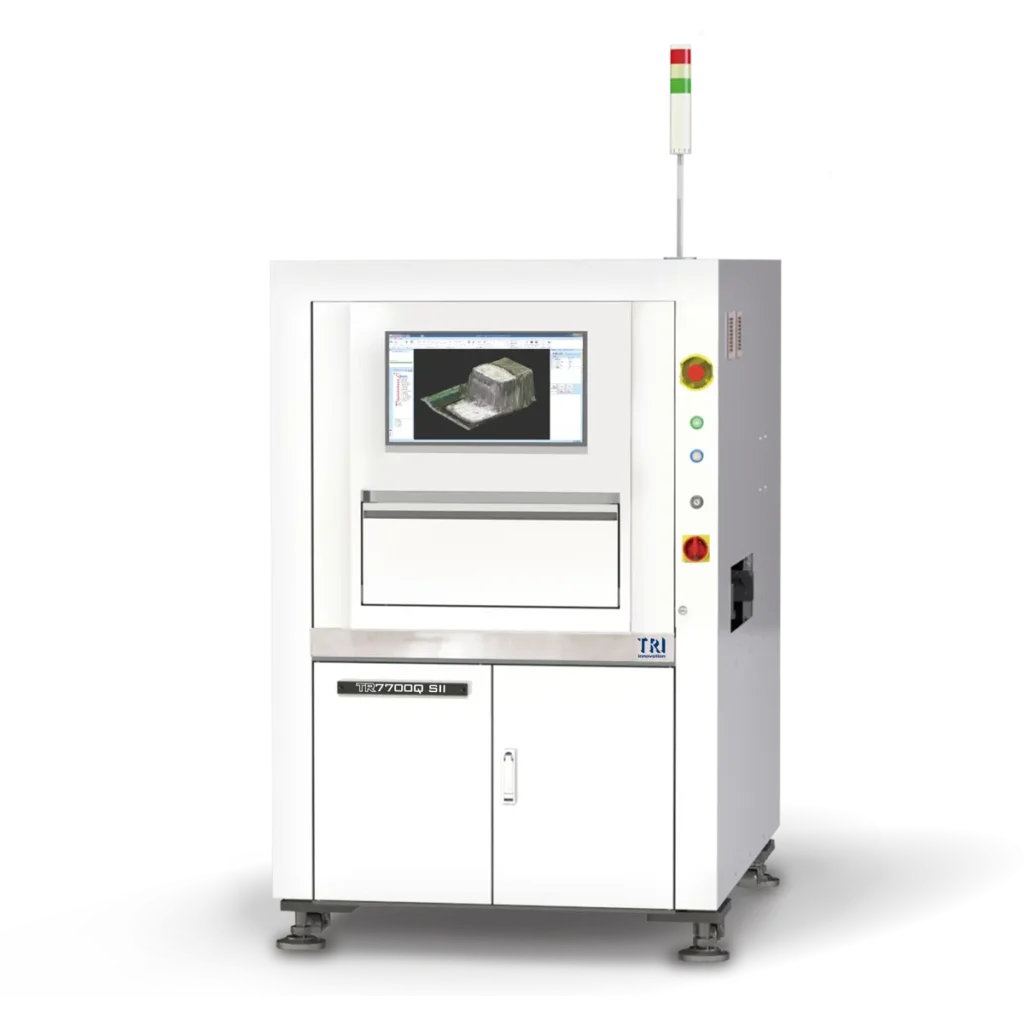

TR7700Q SII
Nagy pontosságú 3D AOI rendszer a legszigorúbb ipari minőségellenőrzési igényekhez
TR7700Q SII
Írta: NEMES Emma | 2025.03.26.
A TR7700Q SII a TRI intelligens programozási rendszerével működik, amely öntanuló funkciókat, rugalmas ellenőrző algoritmusokat és metrológiai képességeket kínál a pontos mérésekhez.
A továbbfejlesztett mechanikai stabilitás révén a TR7700Q SII nagyobb pontosságot, valamint jobb Gauge R&R értékeket biztosít a Stop-and-Go képalkotási technológiával kombinálva.
Ellenőrzési funkciók: hiányzó alkatrész, tombstoning, billboarding, polaritásellenőrzés, elfordulás/rotáció, eltolódás/elcsúszás, hibás jelölés (OCV), hibás/sérült alkatrész, fordítva beültetett alkatrész, többlet alkatrész, idegen anyag, felemelkedett alkatrész, alkatrészláb
Forrasztás-ellenőrzési funkciók: forraszmagasság, forrasz térfogat %-ban, kevés/sok forraszanyag, hídképződés, THT alkatrész vizsgálat, felemelkedett láb
Iparágvezető ellenőrzési sebesség – akár 57 cm²/mp
Többféle 3D technológia: nullás hibakiszűrés
Nagy pontosságú ellenőrzés, továbbfejlesztett GR&R-el
Max. panel súly: 5 kg vagy 12 kg
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB vastagság: 0,6 – 5 mm
Maximális PCB méret: 510 × 460 mm
Képalkotás:
- Stop-and-Go
- Felső kamera: 12 MP / 21 MP nagysebességű kamera
- Képalkotási felbontás: 9,8 µm, 10 µm, 12 µm, 15 µm (gyári beállítás)
- Megvilágítás: Többfázisú, valódi színes LED
- 3D technológia: Négy digitális fázismintás projektor
Max. PCB súly: 3 kg
Max. PCB vastagság: 0.6-5 mm
Konvejor magasság: 880–920 mm
Tengelyvezérlés: golyósorsós + AC szervó meghajtás mindhárom tengelyen (X, Y, Z)
X-Y felbontás: 1 μm
Világítás: valódi színes, többfázisú LED rendszer
SMEMA
Méret: 1100 x 1720 x 1710 mm
Súly: 910 kg
