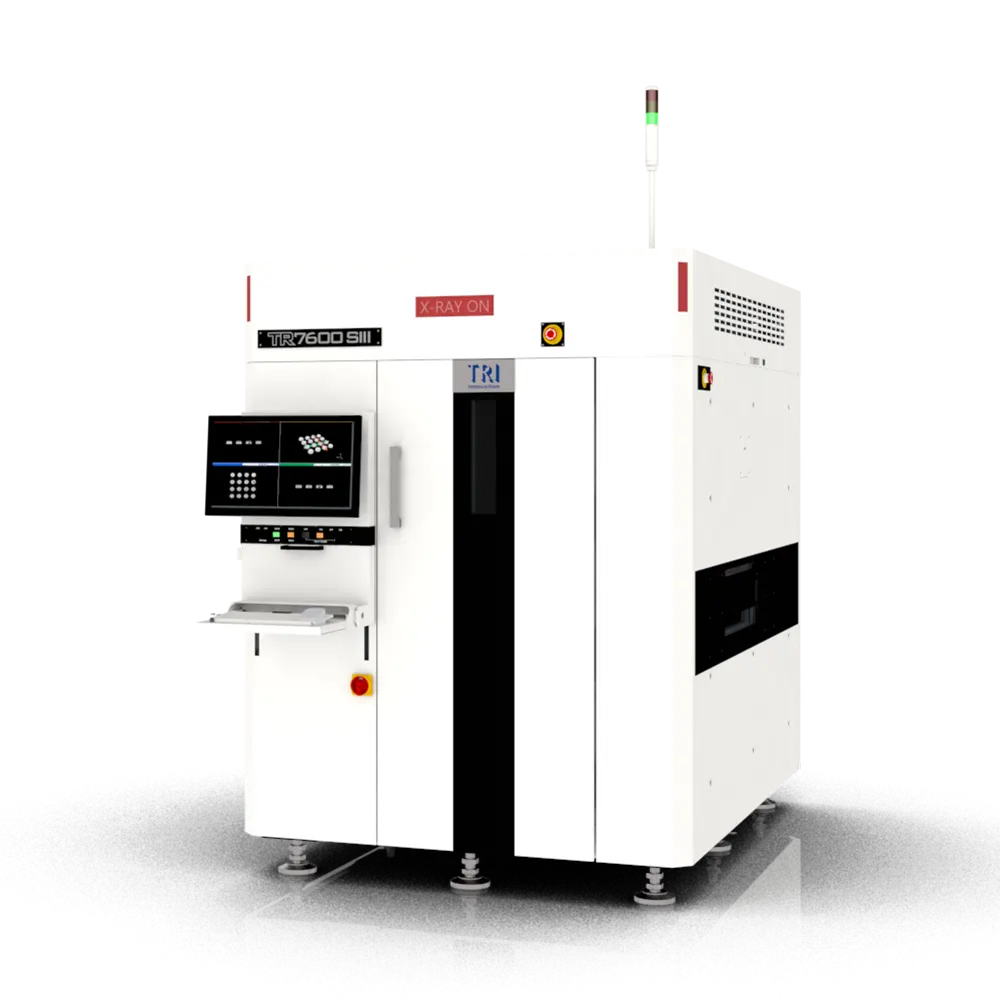

TR7600 SIII
Inline röntgenvizsgálat NyÁK-ellenőrzéshez.
TR7600 SIII
Írta: NEMES Emma | 2025.03.27.
A TR7600 SIII sorozatú CT AXI a TRI új generációs, kiemelkedő line scan PCBA (nyomtatott áramköri lap) ellenőrző megoldása, amelyet 100%-os lefedettségű vizsgálatra terveztek gyártósori sebesség mellett, és amely az iparág leggyorsabb nagy felbontású képalkotását ötvözi a jelentősen továbbfejlesztett képminőséggel a legfejlettebb automatikus röntgenvizsgálati technológiában.
Ultranagy sebességű 3D CT röntgenvizsgálat
Kiváló képminőség
Valódi 3D forrasztási kötés ellenőrzés
Nagy felbontás az 01005-ös chipekhez
20-15-10 µm felbontás, nagy teljesítményű ellenőrzés
AI-alapú hibadetektáló algoritmusok a precíz vizsgálathoz
Smart Factory kompatibilitás, könnyű MES integráció
Globális műszaki támogatási szolgáltatások
Képalkotás:
- Kamera: Ultranagy sebességű line-scan CCD kamerák (3 egység, összesen 9 szenzor)
- Röntgenforrás: 60 -130 kV
- Felbontás: 7 μm - 20 μm
- Vizsgálati módok: 2D, 2.5D, 3D, síkbeli CT (opcionális)
Mozgásvezérlés:
- X-tengely vezérlés: nagy pontosságú golyósorsó + AC szervovezérlő
- Y-tengely vezérlés: nagy pontosságú golyósorsó + AC szervovezérlő
- Z-tengely vezérlés: nagy pontosságú golyósorsó + AC szervovezérlő
Maximum PCB méret: 900 x 520 mm
PCB vastagság: 0.6-7 mm
Maximum PCB súly: 12 kg
SMEMA
Tápellátás: 200 - 240 VAC single phase, 50/60 Hz, 4 kVA
Méret: 1470 x 2110 x 1975 mm (jelzőtorony nélkül)
Súly: 3850 kg
