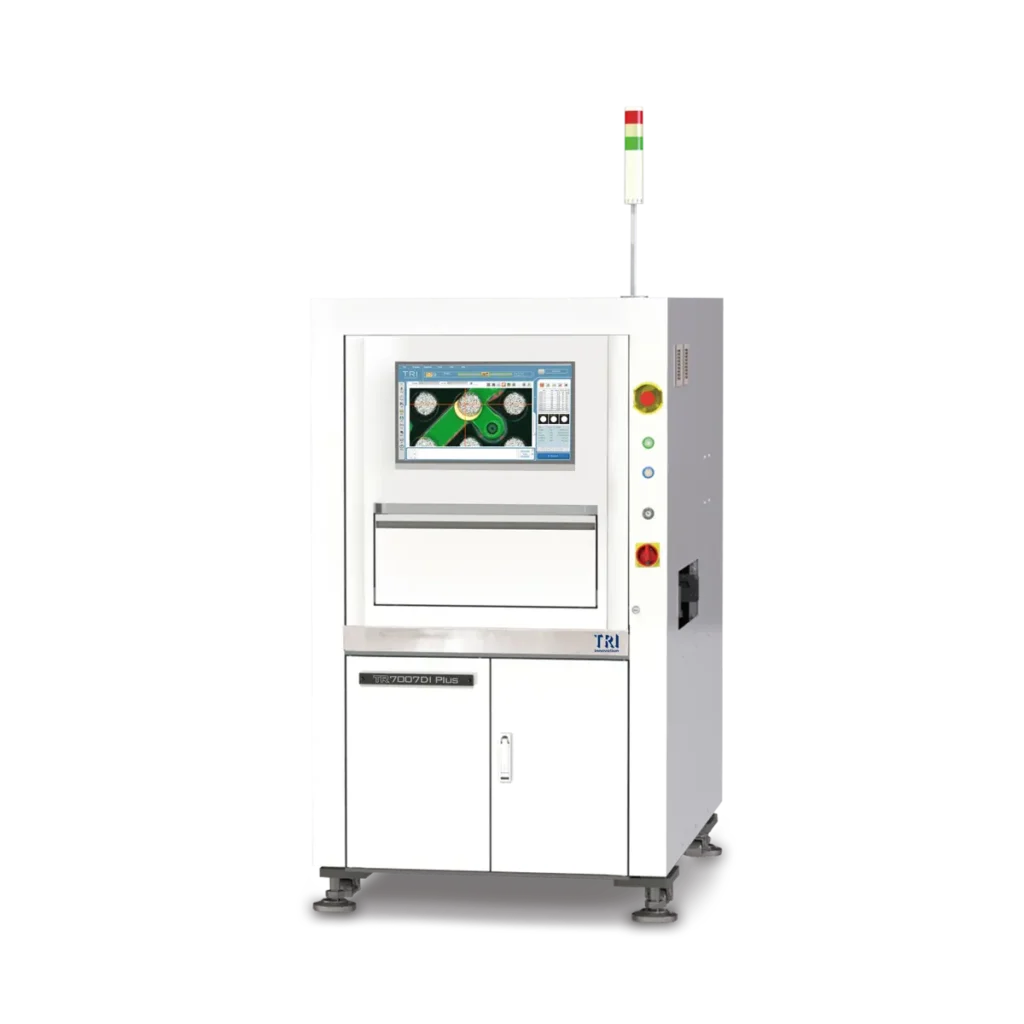

TR7007D SII
Nagy pontosságú és sebességű 3D forrasztópaszta-ellenőrző rendszer, amely fejlett képalkotással, valós idejű adatfeldolgozással és Ipar 4.0-kompatibilitással biztosít megbízható minőségellenőrzést.
TR7007D SII
Írta: NEMES Emma | 2025.03.27.
A TR7007D SII egy korszerű 3D SPI rendszer, amelyet a gyártási folyamatok hatékonyságának növelésére terveztek. Nagy sebességű platformjának köszönhetően az ellenőrzés akár 50%-kal gyorsabb, mint az előző modelleknél, így maximális termelékenységet biztosít.
A továbbfejlesztett pontosság és stabilitás révén a rendszer rendkívül precíz forraszpaszta-méréseket végez, miközben minimalizálja a téves riasztásokat. A széles spektrumú fényrendszer és a koaxiális megvilágítás (opcionális) jobb kontrasztot és nagyobb felismerési arányt nyújt, így a legapróbb részletek is tisztán rögzíthetők.
A 3D SPI rendszer egy Ipar 4.0-ra kész megoldás, amely támogatja a legújabb és innovatív ipari protokollokat, például az IPC Connected Factory Exchange (CFX) és az IPC Hermes 9852 szabványokat.
Felismerhető hibák:
Hiányos vagy túl sok paszta
Formaeltérés
Hiányzó paszta
Rövidzárlat
Széles spektrumú megvilágítás a kontraszt és a detektálási arány javításáért
Továbbfejlesztett pontosság és stabilitás a precíz forrasztásmérési eredményekért, minimális téves riasztás mellett
Új mozgásvezérlő EtherCAT alapon, valós idejű mérésekhez
100%-ban árnyékmentes két oldali digitális projektor
SmartWarp kompenzáció deformációk kiküszöbölésére
Closed Loop kompatibilitás: visszacsatolási és előrecsatolási képességek
Opcionálisan elérhető szélesspektrumú megvilágítás és koaxiális világítás, amelyek növelik a kontrasztot és javítják az észlelési arányt, így a legapróbb részletek is kiemelkedő tisztasággal rögzíthetők
Képalkotás
-
Stop-and-Go
-
Kamera: 21 megapixeles
-
Felbontás: 9.8 μm, 12.3 μm, 15 μm (gyári beállítás)
-
Világítás: Szélesspektrumú 2D fények (RGB + Fehér), Koaxiális világítás
-
3D technológia: két oldali digitális projektor
Ellenőrzési teljesítmény:
-
Látómező (field of view)
-
9.8 μm: 50.3 x 40.24 mm
-
12.3 μm: 62.97 x 50.38 mm
-
15 μm: 76.8 x 61.4 mm
-
-
Sebesség:
-
max. 2.6 FOV/másodperc
-
-
Max. forrasztópaszta-magasság: akár 470 μm
Max panel méret:
-
TR7007D SII: 510 x 460 mm
-
DL (Dual lane) verzió: 510 x 310 mm (2 sáv), vagy 510 x 590 mm (1 sáv)
-
LD (Long board) verzió: 765 x 610 mm
-
PCB vastagság: 0.6 – 5 mm
-
Max tömeg: 3 kg (opció: 5 vagy 12 kg)
-
Top clearance: 25 mm (DL) / 50 mm (LD)
-
Bottom clearance: 40 mm
-
-
Szállítószalag magasság: 880–920 mm (opció: 940–965 mm)
