EasyMarker
Kompakt és gazdaságos inline lézeres jelölőrendszer
EasyMarker
Írta: NEMES Emma | 2025.03.12.

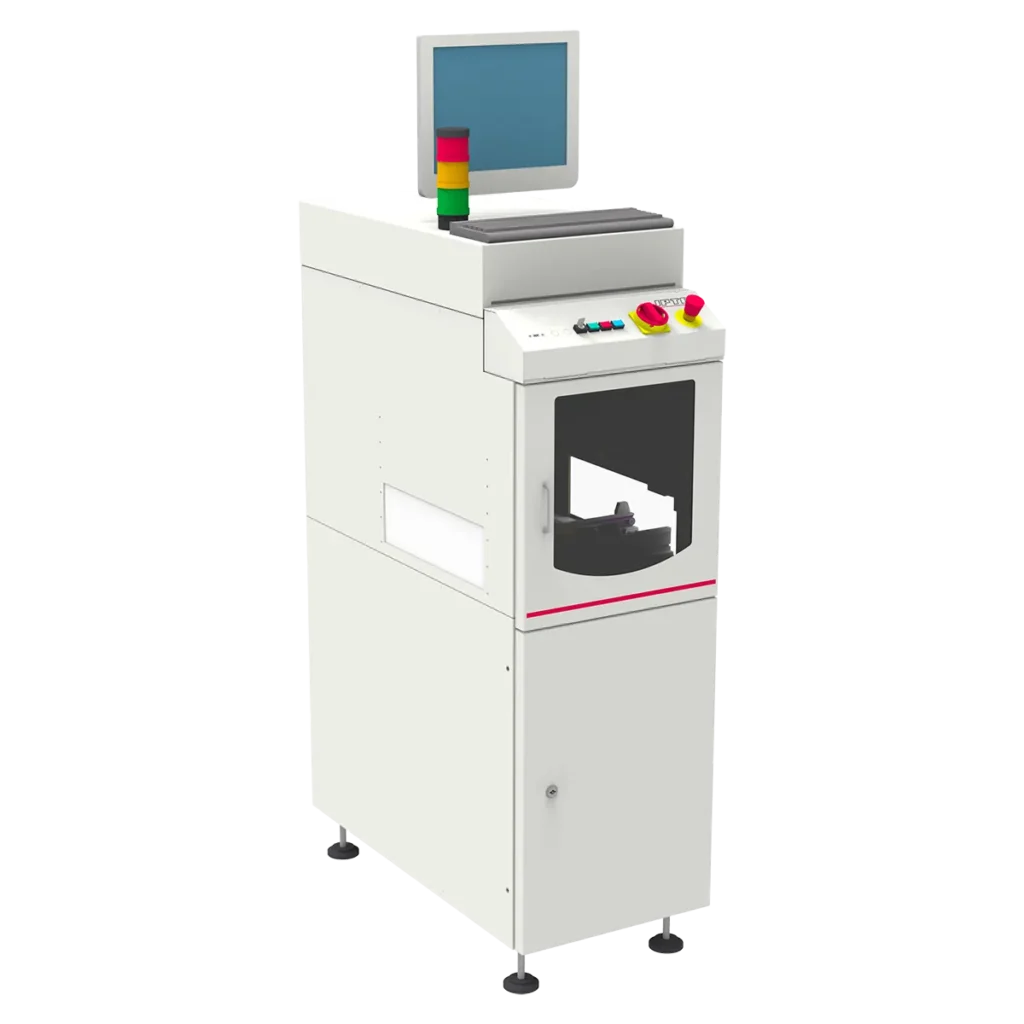

Az EasyMarker egy kifejezetten kisebb kapacitáshoz tervezett, költséghatékony és helytakarékos inline lézeres gravírozó berendezés. A SpeedMarker-hez hasonlóan, a munkaterület integrálva van a szállítórendszerbe, elősegítve ezzel a gyors folyamatciklusokat. A rendszer képes nyomtatott áramköri lapok vagy munkadarab tartók szállítására is. Egy további stopper mechanizmus lehetővé teszi a többszörös jelölést.
Gazdaságos megoldás
Manuálisan állítható lézer, fix X irányú pozíciók
Standard méretű jelölési terület
Felhasználóbarát HMI
CO₂ vagy Fiber lézer
PCB vagy hordozószállítás
Gyors PCB ki-, betöltés
Automatikus szélességállítás
Elszívó rendszer
Egyidejű jelölés és ellenőrzés
Kódolvasó integráció
Pozicionálási pontosság: ± 0,1 mm
NyÁK vastagságától független "clamp" rögzítés (0,8-4 mm vastagság)
Pozícionáló alakzatok felismerése és igazításaPanel tájolása és a hibás alkatrészek felismerése
PCB szélesség: 50 - 460 mm
PCB hossz: 50 - 460 mm
PCB arány: 0,8 (hossz ≥ 0,8 × szélesség)
PCB vastagság: 0,8 - 4 mm
Jelölésiablak: 100x100 mm
Alkatrész magasság (felső oldal): max. 25 mm
Alkatrész magasság (alsó oldal): max. 25 mm
PCB tömeg: 2,5 kg
PCB csereidő: 3 másodperc
Energiaigény: 230V AC, 50 Hz, 750 VA
Sűrített levegő: 6 - 20% bar, DIN ISO 8573 3.4.5 szerint
Méretek (H × Sz × M): 500 × 1.000 × 1.620 mm
Súly: 300 kg
Szabványok: CE, SMEMA, Lézer 1. osztály
